W budynkach SUPER energooszczędnych, pasywnych i ZEROenergetycznych ciepły montaż okna jest nierozłączny z montażem rolety.

Powód jest prosty: w tym standardzie ogranicza się mostki termiczne i jednocześnie trzeba zapewnić zacienienie okien w okresie letnim. Te dwa wymagania spotykają się w jednym miejscu — nad otworem okiennym. Roleta zamontowana wprost nad oknem tworzy mostek termiczny. Okno bez zacienienia prowadzi do przegrzewania budynku latem.

Dlatego ten węzeł rysuje się jako całość. Ten przekrój rozstrzyga trzy rzeczy naraz.

01

Osadzenie ościeżnicy

Rama wysunięta przed lico muru, w warstwę izolacji, na określonej głębokości. Rysunek pokazuje sposób podparcia oraz to, ile ocieplenia jest konieczne pomiędzy roletą a ścianą, żeby w tym miejscu zachować ciągłość izolacji.

02

Ciągłość warstwy szczelnej

Rewizja skrzynki to otwierany element nad całą szerokością otworu. Detal pokazuje przebieg warstwy szczelnej przy niej — tak, żeby ciągłość była udokumentowana na rysunku, zanim ktoś sprawdzi ją pomiarem.

03

Skrzynka i prowadnice

Skrzynka w warstwie izolacji i mocowanie prowadnic po obu stronach otworu. To ostatnie rozstrzyga o dwóch mostkach liniowych na pełną wysokość okna — w każdym otworze budynku.

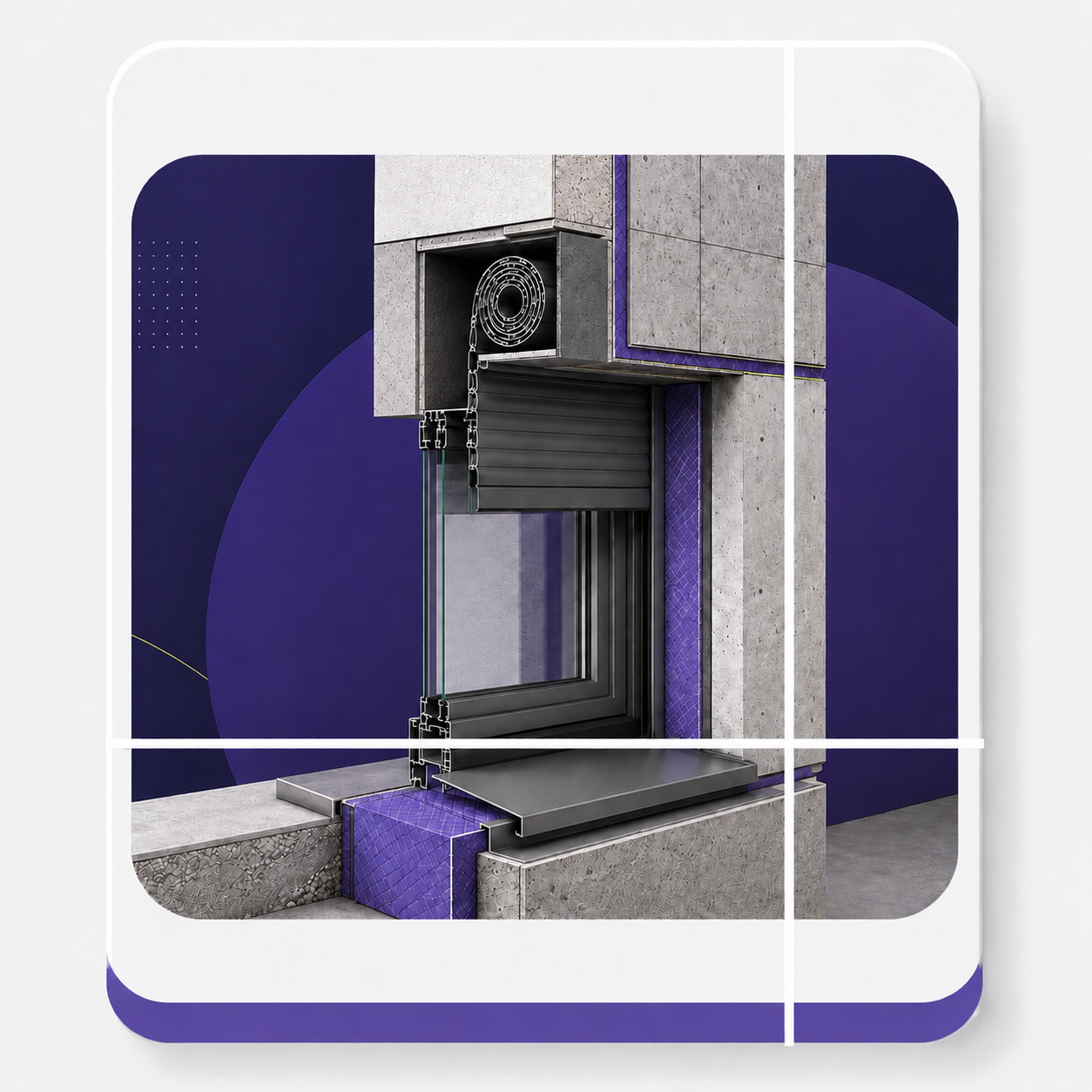

Detal: ciepły montaż okna z roletą zewnętrzną w warstwie izolacji — przekrój przez węzeł
Co dostajesz

Detal: ciepły montaż okna z roletą zewnętrzną

Dla budynków SUPER energooszczędnych i pasywnych

To jest rysunek techniczny — ten sam, który wychodzi z naszej pracowni do wykonawcy.

  • Przekrój przez węzeł: nadproże, skrzynka, ościeżnica, styk z ociepleniem
  • Przebieg warstwy szczelnej wraz z rewizją
  • Mocowanie prowadnic
  • Wymiary z liczbami: głębokość osadzenia, zakład ocieplenia na ramie, grubości warstw
